软化点是热熔胶受热后开始流动的温度，可作为判断热熔胶融化难易程度、耐热性、露置时间的参数。软化点越高，耐热性越好，露置时间越短。本文介绍了环球法测试软化点的方法。

1

 测试原理

把确定质量的钢球置于填满试样的金属环上，在规定的升温条件下，钢球进入试样，从一定的高度下落，当钢球触及底层钢板时的温度，视为软化点。

2

 测定装置介绍

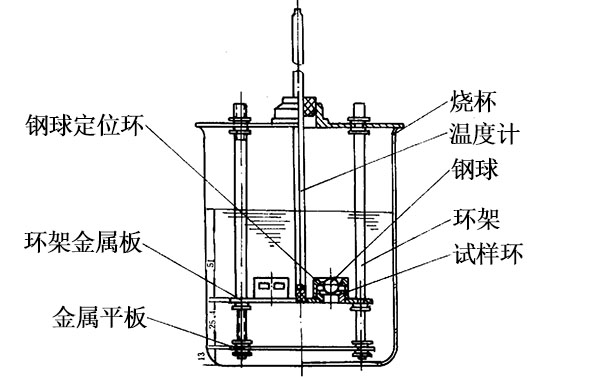

▲软化点测试装置图解

① 软化点测定装置

• 钢球：直径为9.53mm，质量为3.50士0.05g；

• 环架金属板

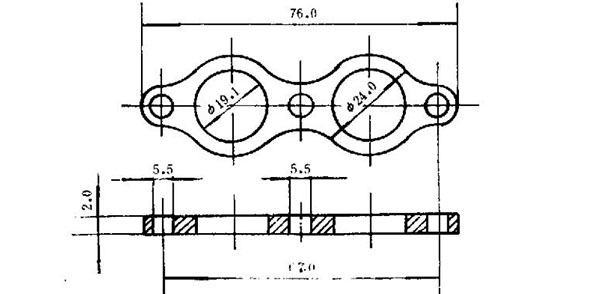

▲环架金属板

• 钢球定位环：用黄铜制成；

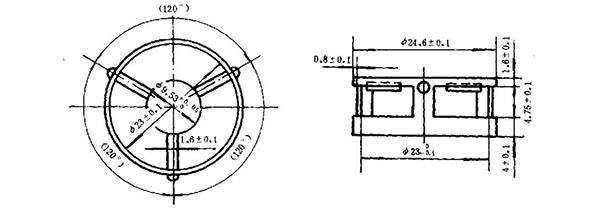

▲钢球定位环

• 试样环：用黄铜制成的肩环或锥环，仲裁试验要用锥环；

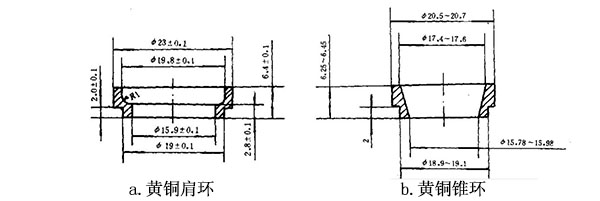

▲试样环

• 环架 ：由上、下承板及中层的环架金属板和定位环组成。定位环可以水平地安放于中层环架金属板的圆孔中。定位环的下边缘距下承板应为25士1mm，容器底部与环架的下承板相隔同样的距离。3层板用长螺栓固定在一起。

• 烧杯：容量约为800mL，直径90mm，高度不小于140mm的无嘴高型烧杯，其上口应与上承板相配合；

• 温度计：分度值为 0.5C；

② 加热器

③ 刮刀

④ 瓷板或金属板：瓷板应光洁，金属板以粗糙度达到0.4；

⑤ 瓷坩埚：瓷坩埚的容量为50mL；

⑥ 传热介质：传热介质应不与被测试样起反应，如使用水浴、甘油浴或硅油浴；

3

 试样制备方法

① 将试样融化于一个瓷坩埚中，使之成为均匀且无气泡的液体；

② 将试样环加热到与融化试样相同的温度，置于事先涂抹甘油或硅油的瓷板或金属板上；

③ 将足量的熔融状态的试样将试样环填满，使其冷却后稍有多余部分；

④ 试样环在空气中冷却30min，用加热的刮刀挂去多余试样；

4

 实验步骤

① 准备好仪器，悬挂好温度计，使温度计的底部位于试样环平面，并与两环的距离相等，调节环架成水平状；

② 用比估计温度低10℃的蒸馏水装满容器，浸没试样环，水面应高出试样环50mm，并保持这一温度15min；

注：软化点超过80℃应使用甘油或硅油，接近80℃软化点应标明传热介质。

③ 用夹钳把预先浸在水浴中达到同一温度的钢球放入钢球定位环上，以速度5士1℃/min的速度均匀升温，直至钢球穿到试样环进入试料。

注：凡是不按上述升温速度加热的所有试验都无效。

④ 当被试料包围的钢球触及到环架的下承板时，要及时记录温度计所显示出的温度。

注：在试验过程中，如果试样发生连续降解的话，则可充入惰性气体或用其他方法进行测量

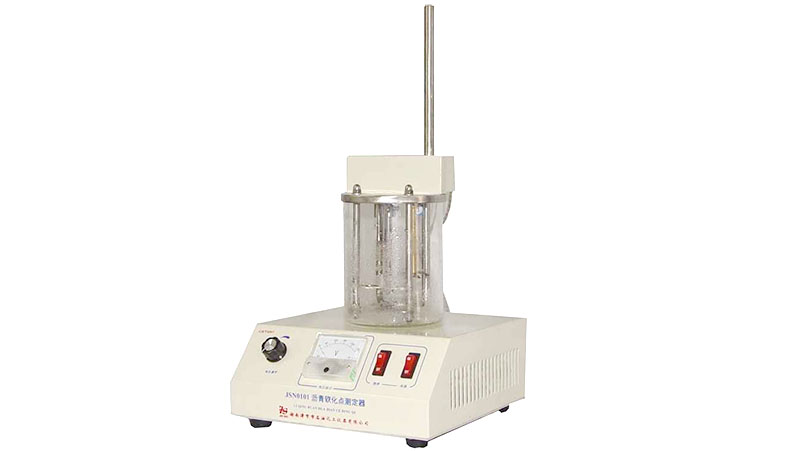

▲软化点测试仪

环球法测定软化点的方法就是这样，如今，借助软化点测试仪，可精确的控制升温，大大减小了实验难度。

当然，要测的可信的软化点数据，应多次测量后取平均值，二次测量温度的允许差为0.5℃。实验报告中，除实验结果还应注明实验条件、测试次数、样品来源、种类、制造日期等数据。

— end —
